金属软管是现代工业设备连接管线中的重要组成部件。金属软管用作电线、电缆、自动化仪表信号的电线电缆保护管和民用淋浴软管,规格从3mm到150mm。小口径金属软管(内径3mm-25mm)主要用于精密光学尺之传感线路保护、工业传感器线路保护。
产品结构

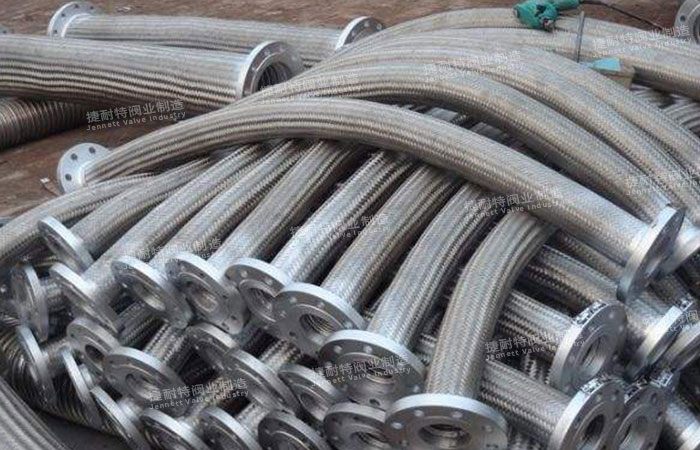

金属软管大体上由波纹管、网套及接头三大部分构成。波纹管是金属软管的本体,起着挠性的作用;网套起着加强、屏蔽的作用;接头起着连接的作用。对不同的使用要求,它们之间相互连接的方式各不相同:波纹管、网套与接头三部分以焊接的形式连接,叫做焊接式;以机械夹固的形式连接,叫做机械夹固式,除此,还有把上述两种方法联用的,叫做混合式。
金属软管产品包括输吸油胶管、蒸气胶管、喷砂胶管、输吸酸碱胶管、食品胶管、吹氧胶管及各种异型胶管等。广泛应用于机械、化工、石油、冶金、食品等行业。
耐压金属软管的压力范围是多少:软管的压力范围一般为PN0.6―32.0Mpa。高达42.0MPa。 金属软管是软管安装在压力管路中的主要承压件,同时对波纹管起护套作用,根据管道中的压力大小及应用场所,可选择一层或多层的不锈钢丝或钢带进行编织。
产品特点
由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围广,为 -196—600 ℃,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢牌号,即可保证软管的耐蚀性。
1.金属软管整体采用1Cr18Ni9Ti不锈钢材料制成,具有较强的耐腐蚀能力。
2.软管管体为薄壁不锈钢管体液压成形,具有较强的柔韧性、伸缩性、弯曲和抗振能力强、编织网套的加强保护、使之具有更高的承压能力。
3.软管两端的连接还可制成除螺纹、法兰标准之外的其他连接方式,方便连接和使用。
4.该产品不仅适于与旋转接头的配套,而且广泛用于多种流体介质输送的软性连接。
耐腐蚀、耐高温、耐低温(-196℃~+420℃),重量轻、体积小、柔软性好。广泛用于航空、航天、石油、化工、冶金、电力、造纸、木材、纺织、建筑、医药、食品、烟草、交通等行业。
应用范围
金属软管产品应用:用作各种设备信号线、传输电线电缆、光纤光缆保护。
1、铠装光缆、精密光学尺、光学测量仪器、医疗仪器、机器设备用的电线保护管;
2、适用公用电话机、远传水表、门磁报警器等其它需要对电线进行安全防护的设备;
3、各种细小电线的保护管;
4、各种计算机、机器人等等的网络线保护用管。
5、太阳能设备PVC外层保护膜。
内径(mm)
|
外径(mm)
|
公差
+/-
(mm)
|
拉伸状态的重量
+/-10%
(Kg/m)
|
小弯曲半径(mm)
|
小径向载荷
(N)
|
小抗拉强度
(N)
|
4
|
6
|
0.1
|
0.034
|
15
|
800
|
320
|
5
|
7
|
0.1
|
0.039
|
17
|
835
|
340
|
6
|
8
|
0.2
|
0.044
|
19
|
875
|
360
|
7
|
9
|
0.2
|
0.049
|
20
|
930
|
380
|
8
|
10
|
0.2
|
0.056
|
22
|
975
|
400
|
9
|
11
|
0.2
|
0.063
|
25
|
1020
|
450
|
10
|
13
|
0.2
|
0.100
|
30
|
1060
|
500
|
11
|
14
|
0.2
|
0.110
|
31
|
1095
|
550
|
12
|
15
|
0.2
|
0.120
|
32
|
1140
|
600
|
13
|
16
|
0.2
|
0.130
|
33
|
1175
|
650
|
14
|
17
|
0.2
|
0.140
|
35
|
1215
|
700
|
15
|
18
|
0.2
|
0.150
|
37
|
1250
|
720
|
16
|
19
|
0.2
|
0.160
|
40
|
1290
|
760
|
17
|
20
|
0.2
|
0.170
|
45
|
1330
|
800
|
18
|
21
|
0.2
|
0.180
|
42
|
1470
|
890
|
19
|
23
|
0.3
|
0.212
|
40
|
1510
|
840
|
20
|
24
|
0.3
|
0.223
|
42
|
1545
|
890
|
21
|
25
|
0.3
|
0.235
|
45
|
1580
|
920
|
22
|
26
|
0.3
|
0.247
|
48
|
1620
|
940
|
23
|
27
|
0.3
|
0.258
|
52
|
1655
|
960
|
24
|
28
|
0.3
|
0.269
|
55
|
1690
|
980
|
25
|
29
|
0.3
|
0.280
|
58
|
1735
|
1000
|
26
|
30
|
0.3
|
0.292
|
60
|
1770
|
1020
|
